湖南源生环保设备有限公司是我国知名水消毒设备专业研制厂家，生产基地位于湖南宁乡国家级经济技术开发区，旗下品牌--湘怡源生，长沙市重合同守信用企业品牌，全国农村水利工程材料设备产品信息年报入选企业品牌，全国水利系统优秀产品招标重点推荐目录品牌 ，中国东盟商务理事会理事，湘怡源生专注于水消毒设备的研发制造，为自来水厂，污水厂以及循环水，提供消毒设备服务，湘怡源生水消毒设备主要有三种：二氧化氯发生器，电解法二氧化氯协同消毒剂发生器（简称电解二氧化氯发生器），次氯酸钠发生器，湘怡源生在北京和湖南宁乡国家级经济技术开发区分别有研发和生产基地，湘怡源生牌水消毒设备一直以耐用为特点，产品出口老挝，越南，菲律宾，印度尼西亚，哈萨克斯坦，俄罗斯，非洲等国家和地区，为全球22000多家用户提供服务   湘怡源生企业文化是：做产品即做人，员工即家人，客户即亲人， 企业愿景：成为受人尊敬的水消毒设备行业领导品牌，企业经营理念：与人忠信，用户至上，公司核心价值观：敬业厚德 自强不息    客户：中国水务， 碧水源，中车集团，中铁集团，中国交通集团，中国节能环保，下面介绍湘怡源生牌5%浓度次氯酸钠发生器技术方案，仅以30L/H产量为例提供参考，每个客户现场要求不一样，会有区别，具体详细技术方案，可以咨询湘怡源生技术部门

30L/h4%次氯酸钠发生器技术方案及报价

湖南源生环保设备有限公司

一、设备指标

   具体指标如下：

 氯化钠指标

高纯盐酸指标

氢氧化钠指标

亚硫酸钠指标

生活用水指标

生活用水符《生活饮用水卫生标准》(GB5749-2006)

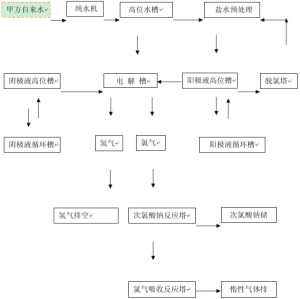

1、工艺流程

2、工艺描述

离子膜电解槽电解反应的基本原理是将电能转换为化学能、将盐水电解、生成NaOH、Cl₂、H₂、如图所示、在离子膜电解槽阳极室、盐水在离子膜电解槽中电离成Na⁺和Cl^－、其中Na⁺在电荷作用下、通过具有选择性的离子膜迁移到阴极室、留下的Cl^－在阳极电解作用下生成氯气。阴极室内的H₂O电离成为H⁺和OH^－、其中OH^－被具有选择性的离子膜挡在阴极室与从阳极室迁移过来的Na⁺结合成为产物NaOH、H⁺在阴极电解作用下生成氢气排出室外。

1）盐预处理部分:本装置采用精制工业盐，氯化钠含量为≥99.7%，钙+镁含量≤0.01%，甲方自来水经过纯水装置进入溶盐箱溶解制得饱和浓盐水后，浓盐水溢流至缓冲盐箱内，经增压泵增压，过滤器过滤，再经树脂塔吸附金属离子进入电解槽。

2)电解槽部分:电解槽共两组，阳极、阴极、离子膜。阳极采用钛+钛涂钌铱图层、阴极采用全镍材质。

3)阳极循环:阳极循环泵为盐水循环提供动力，保持盐水持续在系统中循环。浓盐水泵持续为阳极系统补充新鲜盐水，氯气由阳极循环罐顶部的分离器排出进入次氯酸钠反应塔与阴极生成的碱液反应生成次氯酸钠溶液，反应生成的次氯酸钠溢流至次氯酸钠储罐，供给用户使用。

4)阴极:阴极循环泵为碱液循环提供动力，保持碱液持续在系统中循环。纯水高位槽持续为阴极系统补充新鲜纯水，氢气由阴极循环罐顶部的分离器经阻火器排入大气。碱液进入碱液储罐。

5）次氯酸钠合成：来自阳极的氯气和来自阴极的氢氧化钠在次氯酸钠反应系统中生成产品，该系统采用双塔串联运行，保证氯气被完全吸收，避免环境污染。

5)整流电源部分:来自外网的工频三相电源（380V 50Hz），经开关柜引入高频开关电源箱，经交——直——交转换后，形成可调的恒流电源。直流电经挠性电缆引入电槽阳极和阴极接线端子板。

6） 公用工程

公用工程包含，纯水系统，制冷机组，制氮机组.其中纯水系统，用于溶盐，洗槽，阴极液补水使用，制冷机组负责给次氯酸钠反应塔及电解槽高负荷工况下冷却降温，保证系统正常运行。

7)电仪控制部分:电仪系统采用触摸屏显示和PLC控制，安全便捷。

二、工程界限：

1、甲方范围

甲方负责:

a电源  AC380V，3F，50Hz，180kW;

b 生活水: P ≥0.2MPa  ；

c基础建设：厂房场地、设备基础结构；

d 配备原料，氯化钠、高纯盐酸、亚硫酸钠、氢氧化钠

2、乙方范围

2.1对设备本体负责：

2.2负责设备技术服务，包含指导现场安装，设备调试；

2.3供方免费为需方提供培训，培训内容如下：

a设备的正确操作步骤；

b设备一般故障排除；

c设备的一般维护及维修；

d操作维修其它的相关技术内容。

3、设备占地和场地要求

  3.1设备占地：XX平方。 车间门预留Xm×Xm的门，厂房高度Xm，厂房外设置一个Xm高的钢结构（放置淡盐水脱氯塔），钢结构占地X平方。

3.2 场地要求：

3.2.1场地与周边相关建筑或场所应符合当地安环标准及防火规范。

3.2.2场地应满足生产生活所需的水电配套资源。

3.2.3场地应远离易发生洪涝灾害等不利地质条件的地区。

3.2.4场地必须考虑当地风向等因素，一般应位于厂区全年最小频率风向的上风方向。

三、主要设备构成

四、技术文件

乙方随货物提供的技术资料包括：

1、工艺图纸 1份

2、电气接线图 1份

3、产品使用说明书 1份

4、产品出厂检验报告 1份

六、服务与验收

1、现场服务

1）现场安装调试期间，由乙方专业工程师负责现场操作指导，调试周期为1个月。

2）现场操作：甲方人员在乙方人员指导下进行操作。

2、售后服务

设备质保期1年，质保期内发生质量问题由乙方负责处理并承担相关费用，因甲方人为事故造成的损失由甲方自负。设备超出质保期后乙方继续履行有偿售后服务，乙方实施服务产生的直接材料费、配件、服务人员旅差费、运费等由甲方支付。

3、质量保证及验收：

1）质量保证：乙方在完成系统安装后，将在甲方的监督下, 按系统要求的程序进行试运转，由乙方的人员进行操作， 并运行来证明设备情况良好，且符合合同中的要求，在调试完毕，设备即可交付甲方正常运行。

2）验收依据：由甲、乙双方技术指标共同验收，按验收结果共同出具验收技术报告。
